Galvanische Koppels & Corrosietabel voor Metalen

Raadpleeg de 26-metalen compatibiliteitstabel (ASTM G82), bereken risico's op galvanische corrosie en ontdek de expertise van Filame in veren, stansdelen en multi-metaal assemblages.

Galvanische corrosie (ook wel bimetallische corrosie of contactcorrosie) is het versnelde verval dat ontstaat wanneer twee verschillende metalen of legeringen in direct metallisch contact staan in aanwezigheid van een geleidend elektrolyt.

In elke geleidende oplossing kan een galvanische reeks worden vastgesteld die metalen rangschikt volgens hun oplossingspotentiaal. Bij direct contact vloeit een stroom, waardoor het minder edele metaal (de anode) versneld oplost, terwijl het edelere metaal (de kathode) beschermd blijft.

Het potentiaalverschil (|ΔV|) toont de richting van de aantasting, maar niet de absolute hevigheid. De geleidbaarheid van het milieu, de temperatuur, de geometrie en met name de oppervlakteverhouding tussen de contactdelen zijn bepalend.

Compatibiliteitsmatrix Risicocalculator Filame’s Expertise Industriële toepassingen Technische FAQ

Voorwaarden voor galvanische corrosie

Er moeten drie voorwaarden gelijktijdig aanwezig zijn:

Ongelijksoortige metalen: Een elektrochemisch potentiaalverschil als drijvende kracht.
Geleidend elektrolyt: Vocht, condens, zoutnevel of industriële vloeistoffen.
Elektrische continuïteit: Direct metaalcontact waardoor elektronen kunnen stromen.

Het oppervlakte-effect: Kleine anode vs Grote kathode

Bij een gegeven stroom is de stroomdichtheid en daarmee de oplossnelheid van de anode aanzienlijk groter naarmate deze een kleiner oppervlak heeft:

Ongunstig geval: Een kleine anode (bout, klinknagel, veer) op een grote kathode (roestvaststalen of koperen plaat) ervaart snelle, destructieve putcorrosie.
Gunstig geval: Een grote anode rond een kleine kathode (bv. verzinkte plaat met kleine rvs schroef) verdeelt de aantasting over een groot oppervlak, waardoor het effect verwaarloosbaar blijft.

Galvanische Compatibiliteitsmatrix

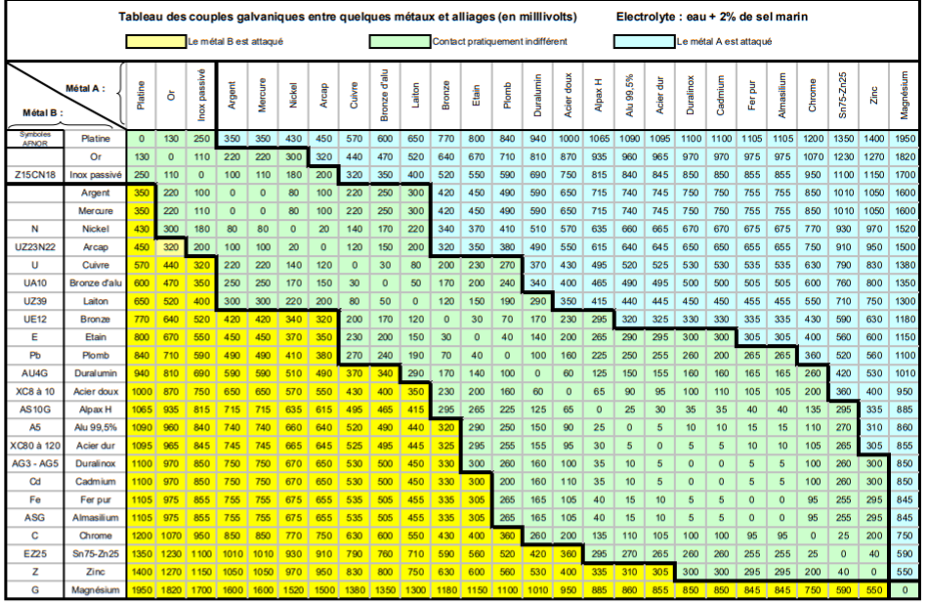

Matrixtabel van Galvanische Koppels (26 Metalen & Legeringen)

Elektrochemische potentiaalverschillen berekend in millivolt (|ΔV|) in een elektrolyt van water + 2% NaCl t.o.v. verzadigde calomelelektrode (SCE). Klik op een cel om het koppel in de rekentool te laden.

Referentiecondities: statisch water + 2% NaCl bij ~20°C vs SCE (geïnterpreteerd volgens ASTM G82 methodologie)

Vrijwel indifferent contact (|ΔV| ≤ 100 mV)

Metaal B (rij) is de aangetaste ANODE

Metaal A (kolom) is de aangetaste ANODE

Metaal B (Rij) ↓ Metaal A (Kolom) →	Platina	Goud	Z6CN18-09 Gepassiveerd 18-10 RVS	Zilver	Kwik	N Nikkel	UZ23N22 Arcap (CuNiZn)	U Zuiver Koper	UA10 Aluminiumbrons	UZ39Pb Automatenmessing	UE12 Tinbrons	E Zuiver Tin	Pb Lood	AU4G Duraluminium (2017A)	XC8 à 10 Zacht constructiestaal	AS10G Gietaluminium (AS10G)	A5 Zuiver Aluminium 99,5%	XC80 à 120 Koolstof-veerstaal	AG4.5MC Duralinox (AlMg 5083)	Cd Cadmiumlaag	Fe Zuiver ARMCO-ijzer	ASG Almasilium (6060 Al)	C Hardchroom (actief)	EZ25 Tin-zink-soldeer (75/25)	Z Zink & Elektrolytisch Verzinkt	G Magnesium (AZ31)
Platina	0	130	250	350	350	430	450	570	600	650	770	800	840	940	1000	1065	1090	1095	1100	1100	1105	1105	1200	1360	1400	1950
Goud	130	0	120	220	220	300	320	440	470	520	640	670	710	810	870	935	960	965	970	970	975	975	1070	1230	1270	1820
Gepassiveerd 18-10 RVS Z6CN18-09	250	120	0	100	100	180	200	320	350	400	520	550	590	690	750	815	840	845	850	850	855	855	950	1110	1150	1700
Zilver	350	220	100	0	0	80	100	220	250	300	420	450	490	590	650	715	740	745	750	750	755	755	850	1010	1050	1600
Kwik	350	220	100	0	0	80	100	220	250	300	420	450	490	590	650	715	740	745	750	750	755	755	850	1010	1050	1600
Nikkel N	430	300	180	80	80	0	20	140	170	220	340	370	410	510	570	635	660	665	670	670	675	675	770	930	970	1520
Arcap (CuNiZn) UZ23N22	450	320	200	100	100	20	0	120	150	200	320	350	390	490	550	615	640	645	650	650	655	655	750	910	950	1500
Zuiver Koper U	570	440	320	220	220	140	120	0	30	80	200	230	270	370	430	495	520	525	530	530	535	535	630	790	830	1380
Aluminiumbrons UA10	600	470	350	250	250	170	150	30	0	50	170	200	240	340	400	465	490	495	500	500	505	505	600	760	800	1350
Automatenmessing UZ39Pb	650	520	400	300	300	220	200	80	50	0	120	150	190	290	350	415	440	445	450	450	455	455	550	710	750	1300
Tinbrons UE12	770	640	520	420	420	340	320	200	170	120	0	30	70	170	230	295	320	325	330	330	335	335	430	590	630	1180
Zuiver Tin E	800	670	550	450	450	370	350	230	200	150	30	0	40	140	200	265	290	295	300	300	305	305	400	560	600	1150
Lood Pb	840	710	590	490	490	410	390	270	240	190	70	40	0	100	160	225	250	255	260	260	265	265	360	520	560	1110
Duraluminium (2017A) AU4G	940	810	690	590	590	510	490	370	340	290	170	140	100	0	60	125	150	155	160	160	165	165	260	420	460	1010
Zacht constructiestaal XC8 à 10	1000	870	750	650	650	570	550	430	400	350	230	200	160	60	0	65	90	95	100	100	105	105	200	360	400	950
Gietaluminium (AS10G) AS10G	1065	935	815	715	715	635	615	495	465	415	295	265	225	125	65	0	25	30	35	35	40	40	135	295	335	885
Zuiver Aluminium 99,5% A5	1090	960	840	740	740	660	640	520	490	440	320	290	250	150	90	25	0	5	10	10	15	15	110	270	310	860
Koolstof-veerstaal XC80 à 120	1095	965	845	745	745	665	645	525	495	445	325	295	255	155	95	30	5	0	5	5	10	10	105	265	305	855
Duralinox (AlMg 5083) AG4.5MC	1100	970	850	750	750	670	650	530	500	450	330	300	260	160	100	35	10	5	0	0	5	5	100	260	300	850
Cadmiumlaag Cd	1100	970	850	750	750	670	650	530	500	450	330	300	260	160	100	35	10	5	0	0	5	5	100	260	300	850
Zuiver ARMCO-ijzer Fe	1105	975	855	755	755	675	655	535	505	455	335	305	265	165	105	40	15	10	5	5	0	0	95	255	295	845
Almasilium (6060 Al) ASG	1105	975	855	755	755	675	655	535	505	455	335	305	265	165	105	40	15	10	5	5	0	0	95	255	295	845
Hardchroom (actief) C	1200	1070	950	850	850	770	750	630	600	550	430	400	360	260	200	135	110	105	100	100	95	95	0	160	200	750
Tin-zink-soldeer (75/25) EZ25	1360	1230	1110	1010	1010	930	910	790	760	710	590	560	520	420	360	295	270	265	260	260	255	255	160	0	40	590
Zink & Elektrolytisch Verzinkt Z	1400	1270	1150	1050	1050	970	950	830	800	750	630	600	560	460	400	335	310	305	300	300	295	295	200	40	0	550
Magnesium (AZ31) G	1950	1820	1700	1600	1600	1520	1500	1380	1350	1300	1180	1150	1110	1010	950	885	860	855	850	850	845	845	750	590	550	0

Platine vs Or |ΔV|: 130 mV

Klik op een cel om dit metaalkoppel te inspecteren.

Galvanische Screening-Calculator

Calculateur voor Galvanische Compatibiliteit & Corrosierisico

Bereken het potentiaalverschil (|ΔV|), identificeer de opofferingsanode en schat de galvanische drijfkracht onder referentiecondities en oppervlakteverhoudingen (Ac / Aa).

Technische Toelichting (ASTM G82 / ISO 8044 / DIN 50919:2022-02) : Voorlopige screening op basis van open-circuit potentialen in water + 2% NaCl t.o.v. SCE. De ΔV-drempels (≤150 mV maritiem, ≤250 mV industrieel, ≤500 mV gecontroleerd) zijn historische screeningheuristieken en geen MIL-STD-889D acceptatiecriteria. De werkelijke corrosie hangt af van polarisatiekinetiek, elektrolyt en geometrie. Vervangt geen zoutneveltesten (ISO 9227) of validatie door Filame engineering.

1. Assemblageconfiguratie & Parameters

ASTM G82 / ISO 8044

1. Component A (Bevestiging, Veer, Clip)

Roestvast staal (gepassiveerd / veerstaal)

Titanium & superlegeringen (Inconel, Elgiloy)

Koper-, messing- & bronslegeringen

Koolstof- & gehard veerstaal

Aluminiumlegeringen

Oppervlaktebehandelingen & deklagen

2. Component B (Behuizing, Plaat, Chassis)

Roestvast staal (gepassiveerd / veerstaal)

Titanium & superlegeringen (Inconel, Elgiloy)

Koper-, messing- & bronslegeringen

Koolstof- & gehard veerstaal

Aluminiumlegeringen

Oppervlaktebehandelingen & deklagen

3. Gebruiksomgeving (Heuristische ΔV-screening)

4. Oppervlakteverhouding (Ac / Aa)

Verhouding kathodisch t.o.v. anodisch oppervlak (Ac / Aa): 1.0x

2. Elektrochemische Diagnose & Advies

Potentiaalverschil (|ΔV|)

Status Diagnostic

Laag ΔV — Lage galvanische drijfkracht (voorlopige screening)

Potentiaalverschil (|ΔV|) 40 mV

Screening-marge

-110 mV ≤ 150 mV (OK)

ANODE (Minder Edel Metaal / Lost op) +80 mV

Veer-RVS 1.4310 / AISI 301 (Gepassiveerd)

1.4310 / AISI 301 (EN 10270-3)

Oxidatie: M → Mᶻ⁺ + z e⁻ (Oplossing)

KATHODE (Edeler Metaal / Beschermd) +120 mV

Marine RVS 1.4404 / 316L (Gepassiveerd)

1.4404 / AISI 316L (EN 10088-3)

Reductie: O₂ + 2H₂O + 4e⁻ → 4OH⁻ (Beschermd)

Oppervlaktefactor (Ac / Aa) : 1.0x 1 : 1

Onder zuurstofdiffusiecontrole schaalt de anodische stroomdichte bij benadering met de Ac / Aa verhouding. Polarisatie en lokale corrosie (ASTM G102) kunnen de werkelijke schade beïnvloeden.

Technische aanbevelingen

Gering potentiaalverschil onder referentiecondities. Toepassingsvalidatie aanbevolen.
